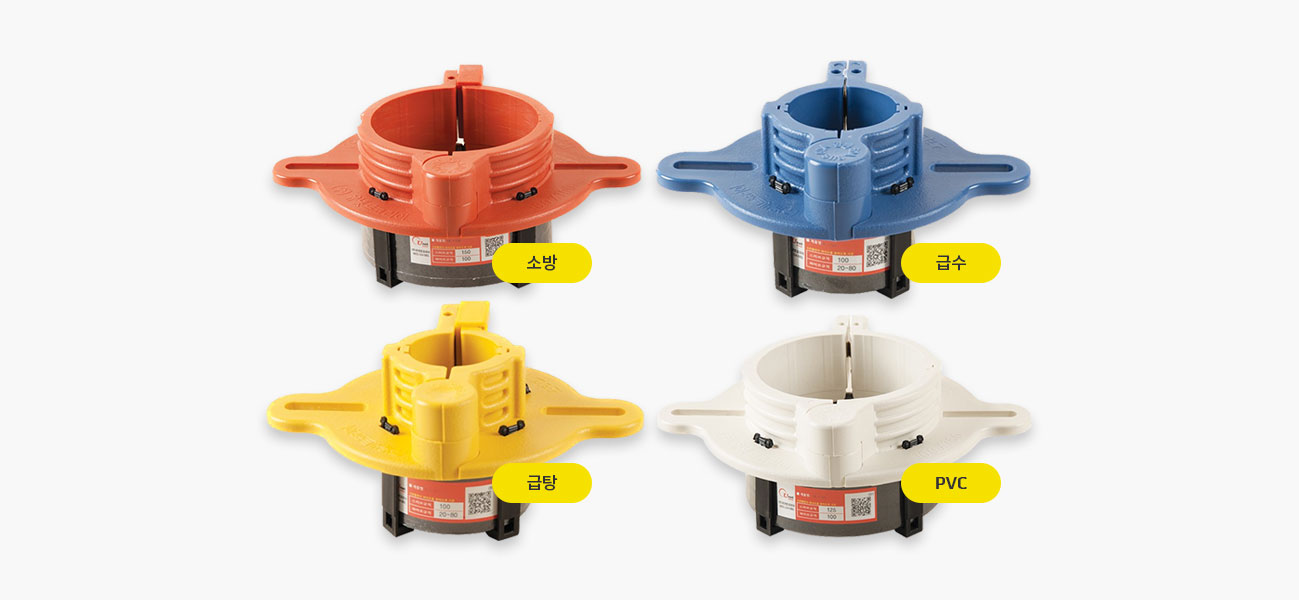

일체형 고정 클램프 내화채움채(PFS-501)에 강화플라스틱 클램프를 결합한 형태의 제품
일체형 고정 클램프 특징 기존 내화채움구조 분리형 타입시 관통부와 관통재 사이 공간에 내화채움재 시공 후 클램프를 설치하는 공정을 클램프 시공만으로 내화채움구조 시공 완료
-
Point 01
시공이 간편함
-
Point 02
배관의 고정과 화재발생시
배관과 슬리브 사이의 틈새를 완벽히 차단
일체형 고정 클램프
| 관통재 | 관통 | 비고 | |
|---|---|---|---|
| PVC | 20A ~ 100A | 75S ~ 150S | UKC-P100 |
| STEEL | 20A ~ 100A | 75S ~ 150S | UKC-S100 |
일체형 고정 클램프 치수
| 배관규격 | 슬리브규격 | 클램프외경(A) | 장공거리(B) |
|---|---|---|---|
| 25A ~ 40A | 75A | 119 | 97 |
| 100A | 142 | 122 | |
| 125A | 173 | 148 | |
| 50A ~ 65A | 100A | 142 | 122 |
| 125A | 173 | 148 | |
| 75A ~ 100A | 125A | 168 | 148 |
| 150A | 191 | 172 | |
| 125A | 200A | 262 | 233 |
| 150A | 200A | 306 | 233 |
| 250A | 306 | 277 | |
| 200A | 250A | 306 | 277 |
